Зеркальная полировальная машина - GG9064

Бренд и происхождение

Бренд: GUANGU

Происхождение: г. Сучжоу, провинция Цзянсу. Разработано и произведено компанией GUANGU Technology (Suzhou) Co., Ltd. Это высокотехнологичное интеллектуальное оборудование для магнитной полировки с сенсорным управлением на базе ПЛК (PLC).

Основные функции

Модель GG9064 — это станок для сухой планетарной зеркальной полировки. В рабочую камеру загружаются абразивные частицы растительного происхождения и специальная полировальная паста (масло). Благодаря сочетанию горизонтального вращения и планетарного движения (вращения вокруг собственной оси и орбитального движения) частицы и обрабатываемые детали подвергаются разнонаправленному трению, что обеспечивает получение зеркальной поверхности без использования жидкостей. Оборудование работает без воды и образования сточных вод, полностью автоматизировано и позволяет обрабатывать партии деталей, не нарушая их исходных геометрических размеров. Оно обеспечивает стабильное получение зеркального блеска высокой степени, заменяя ручную полировку. Процесс не повреждает саму деталь и не влияет на точность ее размеров. Интеллектуальная система управления с сенсорным экраном и ПЛК позволяет сохранять множество технологических программ, поддерживая непрерывное массовое производство. Один оператор может обслуживать несколько станков, переключаясь между различными типами изделий.

Технические характеристики

Высокая стабильность результатов при пакетной обработке деталей, снижение объема переделок; подходит для массового производства высокоточных компонентов.

Интеллектуальная система управления с сенсорным экраном и ПЛК позволяет сохранять несколько наборов технологических параметров. Время обработки, циклы прямого и обратного вращения, а также частотные характеристики могут быть предварительно заданы и сохранены в памяти. При смене типа изделия нужная программа выбирается напрямую, без необходимости повторной настройки параметров.

Оборудование оснащено мощным электромагнитным блоком, компонентами системы управления промышленного класса, усиленной стальной рамой, влагозащищенным корпусом, а также сверхпрочными поворотными колесами и регулируемыми опорами, что делает его пригодным для установки на стационарных производственных линиях. Отличается стабильной работой и низким уровнем отказов при длительной непрерывной эксплуатации.

Расходные материалы растительного происхождения удобны в использовании и экологически безопасны; это снижает общие затраты на расходные материалы и позволяет соблюдать экологические нормы предприятия.

Предусмотрены функции защиты от перегрузки, защиты от утечки тока и система самодиагностики с аварийной сигнализацией.

Области применения

Производство прецизионных металлических изделий: детали после ЧПУ-обработки, штампованные детали, литые детали, крепеж, винты, пружины;

Компоненты для электроники (3C) и сферы новой энергетики: разъемы, токопроводящие клеммы, небольшие конструктивные элементы для оборудования новой энергетики;

Медицинское оборудование: мелкие прецизионные медицинские детали, удаление заусенцев и зеркальная полировка миниатюрных имплантируемых компонентов; Автомобильные детали: мелкий прецизионный крепеж и фурнитура;

Изделия часовой промышленности и ювелирные украшения (порошковая металлургия): корпуса часов, ювелирная фурнитура, спеченные детали;

Сантехническая фурнитура: небольшие соединительные элементы, декоративная фурнитура;

Изображения продукции

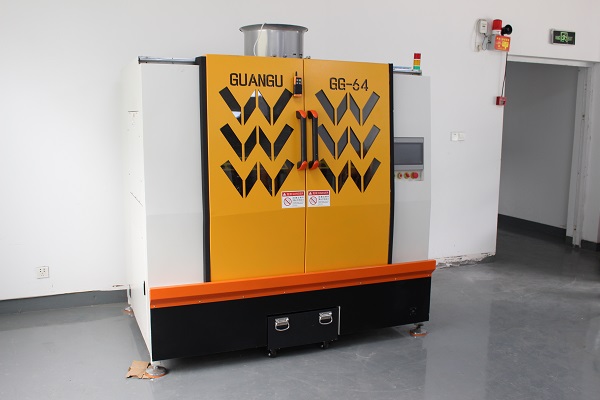

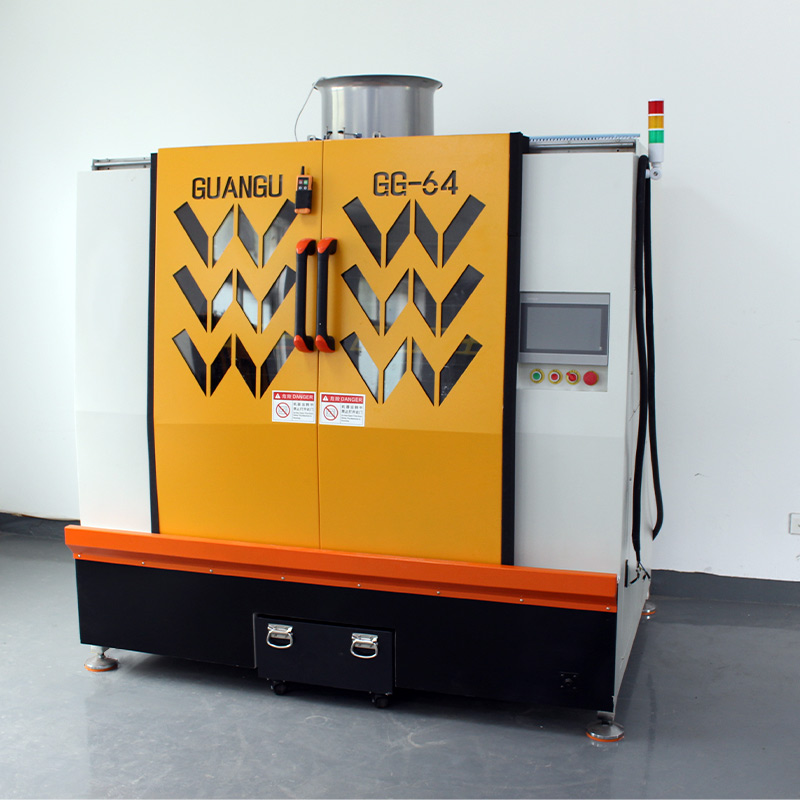

Реальные фотографии станка в сборе, снимки высокого разрешения панели управления с сенсорным экраном и рабочего барабана; полный комплект изображений предоставляется при отгрузке.

Характеристики продукции

Подробные технические характеристики

Параметр | Значение

Модель изделия | GG9064

Входное напряжение | 380 В / 220 В (переменный ток, 3 фазы)

Мощность основного привода | 3,7 кВт

Габаритные размеры | 1920×1360×1850 мм

Вес | 1200 кг

Максимальный объем загрузки за цикл | 120 л

Время обработки за цикл | 30–60 мин (регулируемое)

Режим работы | Регулировка скорости с преобразованием частоты (прямой/обратный ход), сохранение и вызов технологических программ

Система управления | Интеллектуальная система на базе ПЛК с сенсорным экраном и встроенной сигнализацией неисправностей

Материалы обрабатываемых деталей | Нержавеющая сталь, медь, алюминий, цинк, магний, титан и другие сплавы

Меры предосторожности | Оборудование должно быть надежно заземлено; система электропитания должна быть оснащена автоматическим выключателем и защитой от перегрузки по току. Не допускайте попадания воды или полировочной жидкости на блок управления или клеммы во избежание короткого замыкания.

Во время грозы отключайте питание для защиты электрических компонентов.

Полировочную пасту и абразив необходимо смешивать строго в соответствии с установленной пропорцией. Нарушение дозировки приведет к неравномерной полировке. Немедленно заменяйте треснувший или поврежденный рабочий барабан, чтобы предотвратить утечку абразива и повреждение основного блока станка.

После завершения обработки своевременно очищайте рабочий барабан и протирайте станок; защищайте сенсорный экран от пыли для продления срока службы оборудования.

Не изменяйте произвольно внутренние низкоуровневые параметры ПЛК. Некорректное изменение параметров напрямую влияет на магнитное поле и рабочие характеристики оборудования.

Области применения и рекомендации

Рекомендации по приобретению

Сфера применения: GG9064 — это интеллектуальный станок для зеркальной полировки среднего и высокого класса, предназначенный для производства прецизионных деталей широкой номенклатуры с частой сменой моделей. Подходит для предприятий, требующих обработки партий объемом 120 л и выполнения технологических процессов финишной обработки.
